NazajPredelava Ruckus MediaFlex MF 3811 kompletov

Naročnik je želel pripeljati internetni in IPTV signal do precej oddaljenega objekta, ni pa bilo možno tega izvesti s kablom ali dodatno naročnino ponudnika internetnih storitev. Zato je bilo treba  bistveno povečati domet brezžičnega linka Ruckus Mediaflex MF 3811 vendar pri nespremenjenih karakteristikah same naprave. Rešitev je narejena po ideji, da najbolj slabijo signal stene, zato je sedaj antena oddvojena od osnovne elektronike. Anteno se postavi na zunanjo stran objekta, elektronika pa ostane lepo na suhem in na toplem. S tem se znebimo dušenja dveh zunanjih sten pri linku med dvema objektoma in tako bistveno povečamo domet in kvaliteto signala. Zadnji dve sliki prikazujeta uspešno izveden link na razdalji skoraj 2 kilometra.

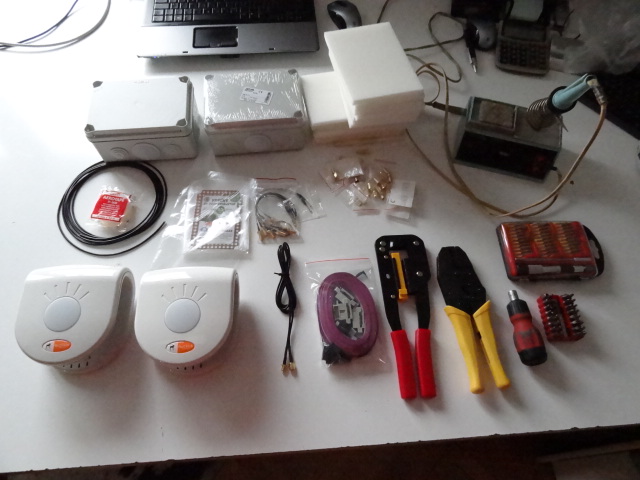

  • 1a_priprava Potreben material in orodje za predelavo

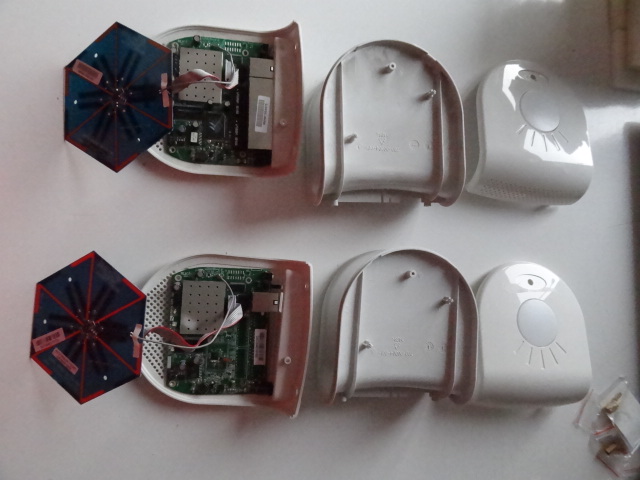

  • 1b_priprava_predelava_ruckus Razdrti Ruckus MF 3811 komplet sestavlja 1 portni router MF 2811 ali 5 portni router MF 2825 kot oddajna enota in MF2111 kot sprejemna enota.

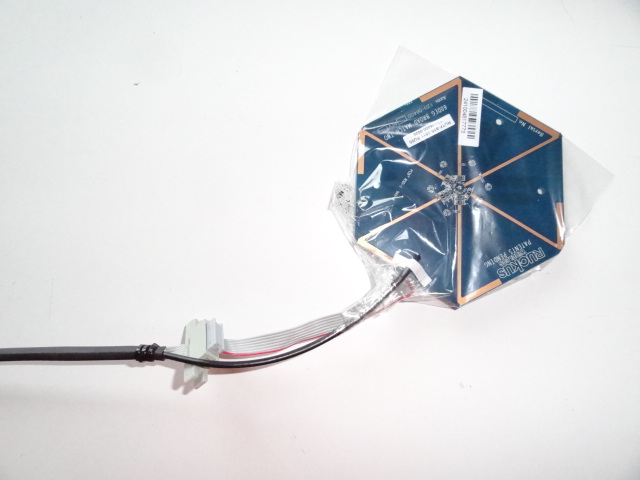

  • 2a_antena Antena na podaljšanem kablu....

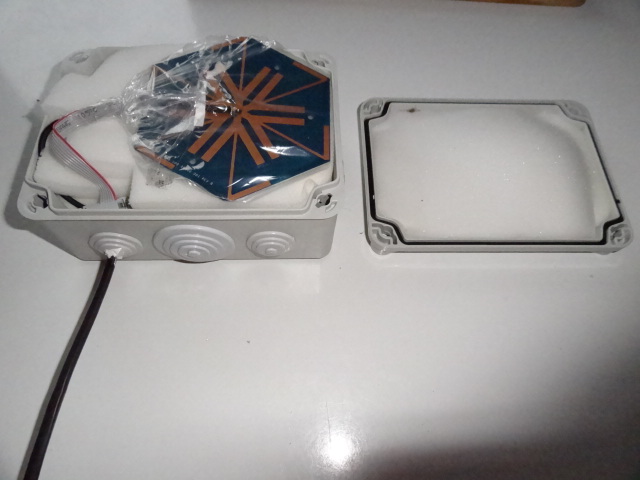

  • 2b_antena .... in pripravljena za vgradnjo v zunanje ohišje.

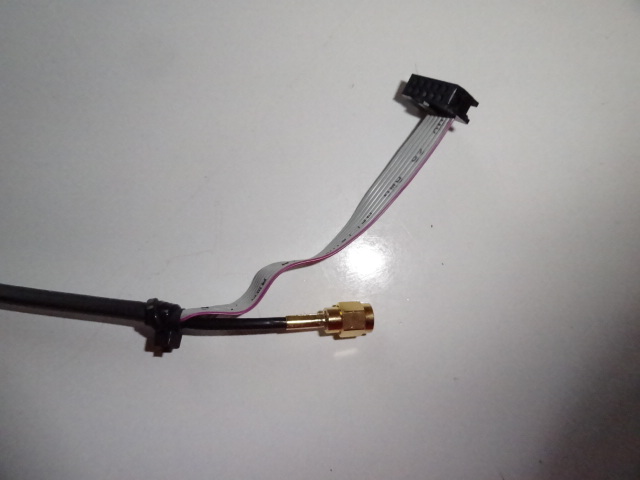

  • 2c_antena Konec kabla, ki se poveže na elektroniko......

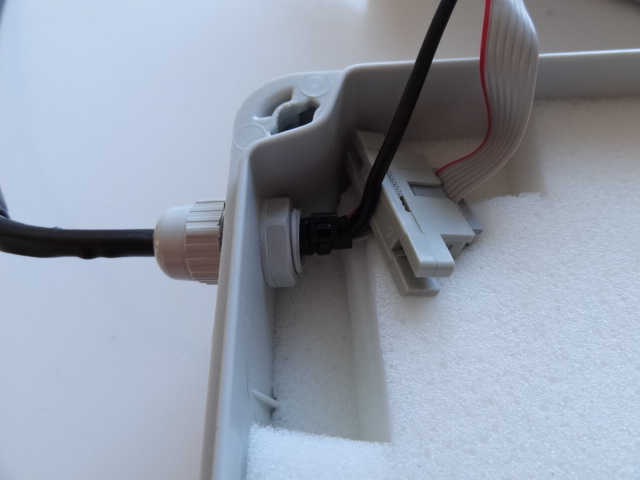

  • 2d_antena .....in kabelski prehod in povezava na antenski del.

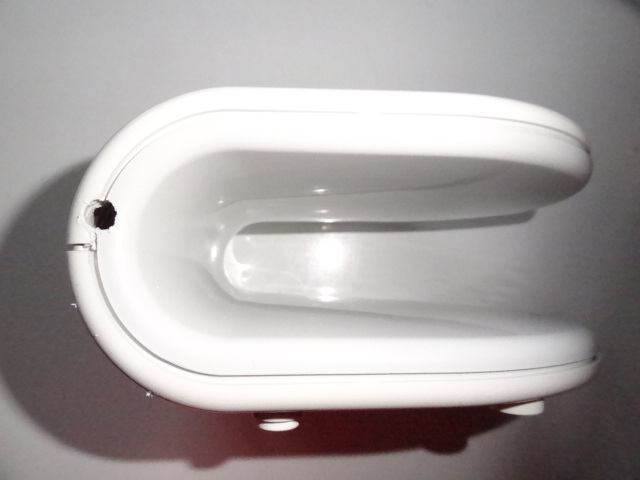

  • 3a_ohisje "Grob poseg"  v "integriteto" ohišja.......

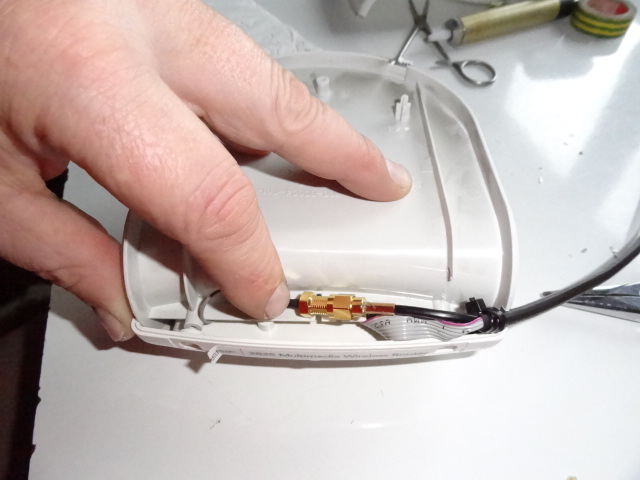

  • 3b_ohisje .....takole pa zgleda povezava na elektroniko v ohišju.

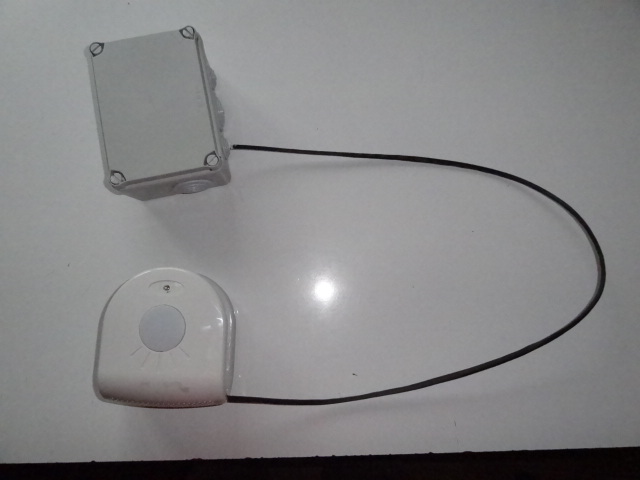

  • 4a_predelan_ruckus Prvi dokončani predelani Ruckus MF 2811......

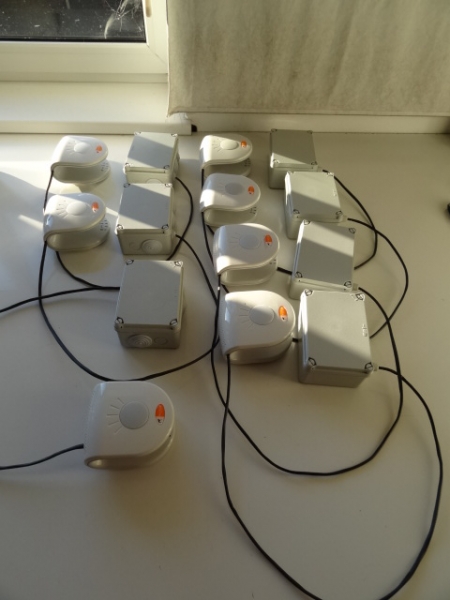

  • 4b_predelani_ruckusi .... in "maloserijska" proizvodnja.

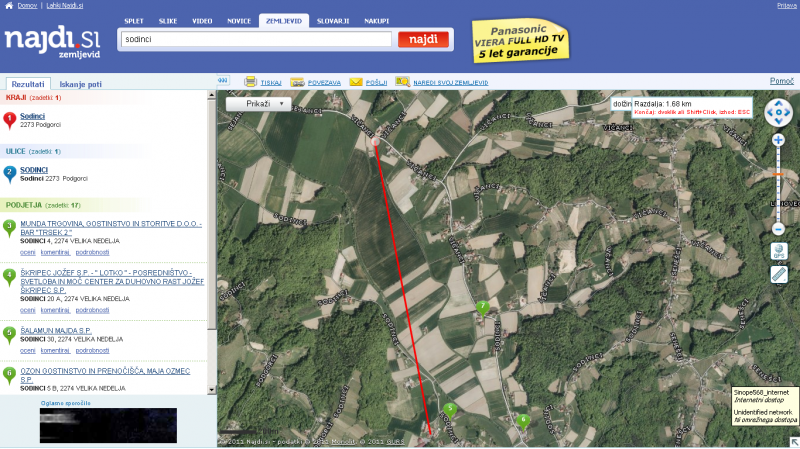

  • 6a_sodinci_vicanci_potrjeno Delujoč link na skoraj 2 kilometra....

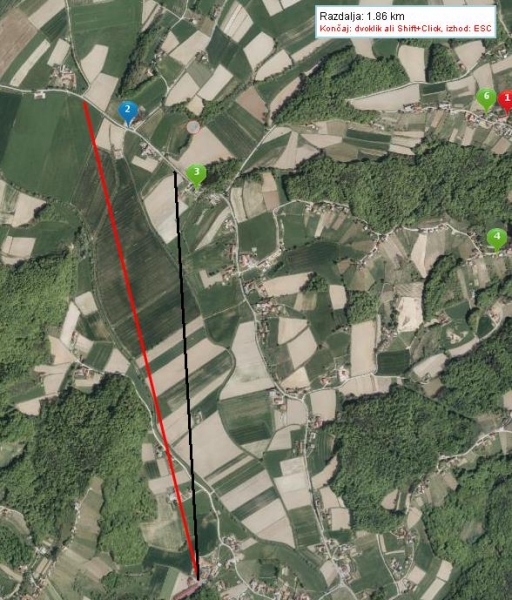

  • 6b_sodinci_vicanci_skoraj_2km .... v Prlekiji.

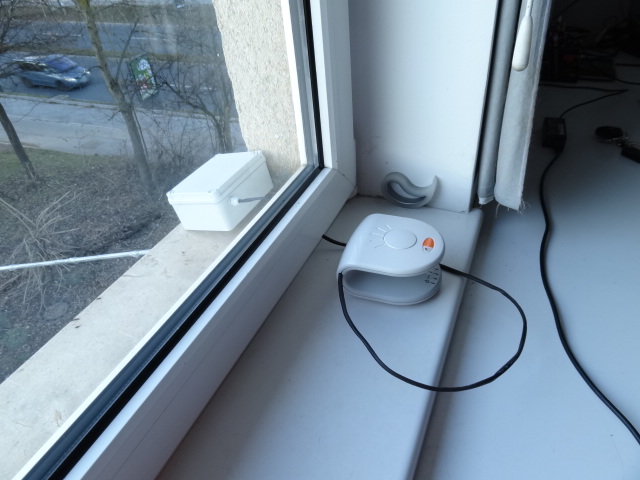

  • 6c_postavitev_1 Postavitev oddajne enote na okno. Antena je zunaj, zato signala ne duši še zunanji zid, elektronika pa je lepo na varnem pred kondenzom in ekstremnimi temperaturami.

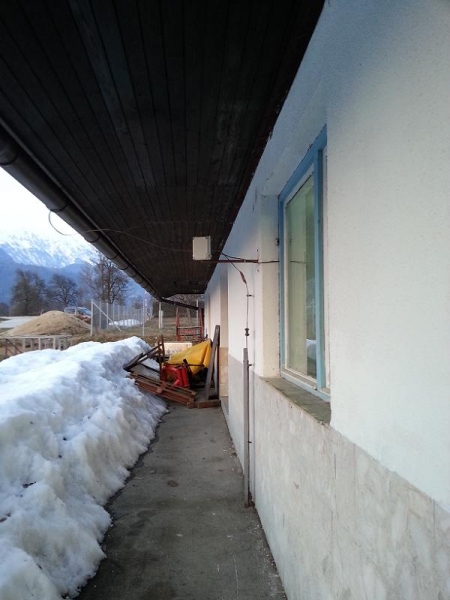

  • 6d_postavitev_2 Postavitev na Gorenjskem. Antena je montirana na zunanjo konzolo in obrnjena v idealno smer, elektronika pa ima tudi svoje idealne delovne pogoje v notranjosti objekta.
